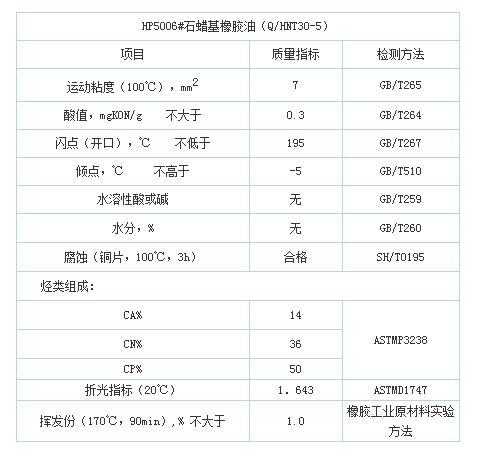

石蜡油的正确使用方法如下：
1.芳烃含量低
石蜡油的成分特性芳烃含量低,这在过氧化硫化工艺的应用中特别重要,芳烃含量低可减少硫化剂的消耗,从而降低成本.石蜡基油的低芳香烃含量和低挥发性远胜于其它精炼不够的橡胶填充油.
油品的低芳香烃含量和低挥发性相配合在EPDM橡胶汽车门窗密封条,垫片和汽车软胶管中的应用中起到举足轻重的位置,低芳烃含量提高了橡胶的抗氧化降解性能,低挥发性有助于防止老化收缩,并且有利于改善制品的不良外观(如粗糙,有气泡),这两种特性有利于延长橡胶制品的使用寿命.
2.挥发份少,闪点高
石蜡油系列高闪点(也叫高沸点)和低挥发份为橡胶制品加工提供了更好的耐候性和高温下挥发物小的特性.在汽车橡胶配件,电线电缆外护绝缘套,家用电器配件,新型建材密封等领域应用,石蜡基油均有非常出色的表现.
3.应用范围
石蜡基油广泛应用于IIR(丁基橡胶),EPM(乙丙橡胶),EPDM(三元乙丙橡胶),IR(聚异戊二烯橡胶),NR(天然橡胶)和一些热塑性橡胶,特别使用于要求气味小,初始颜色好,耐热和光照性能好的橡胶制品,这在家用电器,儿童玩具等产品制造中显的极其重要.在许多合成橡胶工业应用参考资料中,
石蜡油已广泛应用到橡胶加工配方中并起到了很重要的作用.
1,我们知道,沥青的主要组分为芳香分,胶质,沥青质和饱和分,而CCY的主要成分为芳香分和胶质,因此,CCY加入到熔融状态的石油沥青后,能迅速与沥青结合,改善沥青组分,而不必担心状态改变时会从沥青中析出.
2,生产SBS改性沥青时,根据相似相溶原理,聚合物SBS的溶解程度主要取决于沥青中芳香分和胶质含量.一般来说,沥青中芳香分加胶质含量大于25%时,才较适宜用于生产SBS改性沥青.因此,如果基质沥青组分不合适,可适当添加CCY来加以改善,使之适合改性沥青生产.
3,CCY加入基质沥青后,能促进聚合物SBS溶解,可有效改善改性沥青贮存稳定性,减小离析发生,同时最大程度增大改性沥青的低温延度.
4,一般来说,沥青中每加入1%的CCY,其25℃针入度会增加10dmm左右,同时其老化前后低温延度也相应增加,因此,如果只有较硬的基质沥青,可用CCY加以调和,使之适合低温地区使用.
5,特别是国产基质沥青,大都很难用于SBS改性沥青生产,用CCY调和是最好的选择.
6,乳化沥青生产时,如果基质沥青太硬,也可加入适量 CCY,使之更加容易乳化,使较硬沥青乳化后用于透层等,同时改善乳化沥青的贮存稳定性.
